dimanche 22 novembre 2009
Mr.Blues - Cocaine - Improvisation
Improvisation sur un backing track de Cocaine - Eric Clapton
28 octobre 2009
Remplacement des tubes de puissance ( suite ... )
Réception des tubes :
J'ai donc reçu mon colis Thomann contenant les tubes de puissance, après une petite semaine d'attente. Une grande caisse en carton remplie de coussins d'air pour protéger le contenu, comme toujours chez thomann. Ce sont bien des tubes Fender Groove Tubes 6L6B code blue. Ils sont fabriqués par Sovtek et remarqués ensuite par Fender comme on me l'avait signalé.
Remplacement des tubes :
Je vais donc effectuer le changement des tubes avec l'aide de mon père qui est ingénieur en électricité. Cependant sachez que tout travail effectué sur votre ampli est à vos risques et périls. Il a acheté un multimètre digital pour l'occasion, son multimètre analogique n'étant pas suffisant pour ce type de mesures. Nous sommes aussi muni du plan des circuits imprimés et du manuel que j'ai reçu à l'achat de l'ampli.
j'ai donc dévissé chaque visses du châssis arrière de l'ampli Hot Rod Deluxe sans dévisser les 2 visses qui soutiennent la grille de protection des tubes au châssis arrière. Ouverture de l'ampli, c'est assez impressionnant la première fois de voir ce grand circuit imprimé qui fait presque toute la longueur de l'ampli.
L'intérieur de l'ampli est propre pas de poussière apparente ! Ceci pour dire que les circuits imprimés semble en très bon état et protégé dans le châssis de l'ampli.
Je possède cet ampli depuis +/- 6 ans.

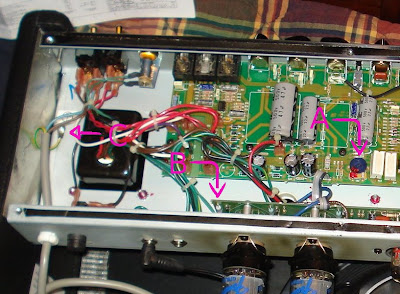

Mon père recherche sur le circuit imprimé le potentiomètre pour réglé le bias (A sur la photo), le point de test (B) et la prise de terre (C). (si je ne me trompe pas)
Le potentiomètre dans mon cas est un grand bouton bleu/mauve avec une rayure au milieu pour pouvoir le tourner à l'aide d'un tournevis.
La prise de terre câble vert et jaune, relié au châssis (visse).
Le point de test, se trouve en bas sur le coté gauche du circuit imprimé qui contient les tubes. A coté de la résistance D3 si je me rappelle bien.
Nous enlevons les anciens tubes, écartez les lames qui soutiennent la lampe et enlevez là, si il faut faites de faibles mouvements de rotation avec la lampe si elle résiste. Mon père a ensuite installé les nouveaux tubes, il n'y a qu'une seule façon de les placer dans le socle grâce à la branche principale en plastique du tube qui a une forme précise ainsi que le socle. le tube contient aussi 6 "spin" sur 8, la 1 et la 6 ne sont pas présentes (voir photo 4).
Mon père mesure le bias, borne négative ( - ) noire sur le prise de terre, borne rouge (+) sur le point de test, il est à +72 mv. Il est indiqué sur le plan de l'ampli que le biais doit être à +60 mv. Malgré le manuel Fender qui nous dit que Il n'y a pas besoin de réglé le bias, si on achète des tubes Fender Groove tubes code Blue , nous allons diminue le voltage jusqu'à obtenir +60 mv grâce au potentiomètre du réglage du bias.
Voilà l'opération est terminé. Je dois encore testé l'ampli et vérifier que tout fonctionne correctement.
J'ai donc reçu mon colis Thomann contenant les tubes de puissance, après une petite semaine d'attente. Une grande caisse en carton remplie de coussins d'air pour protéger le contenu, comme toujours chez thomann. Ce sont bien des tubes Fender Groove Tubes 6L6B code blue. Ils sont fabriqués par Sovtek et remarqués ensuite par Fender comme on me l'avait signalé.
( Sur la photo, ce sont les anciens tubes )
Remplacement des tubes :
Je vais donc effectuer le changement des tubes avec l'aide de mon père qui est ingénieur en électricité. Cependant sachez que tout travail effectué sur votre ampli est à vos risques et périls. Il a acheté un multimètre digital pour l'occasion, son multimètre analogique n'étant pas suffisant pour ce type de mesures. Nous sommes aussi muni du plan des circuits imprimés et du manuel que j'ai reçu à l'achat de l'ampli.
j'ai donc dévissé chaque visses du châssis arrière de l'ampli Hot Rod Deluxe sans dévisser les 2 visses qui soutiennent la grille de protection des tubes au châssis arrière. Ouverture de l'ampli, c'est assez impressionnant la première fois de voir ce grand circuit imprimé qui fait presque toute la longueur de l'ampli.
L'intérieur de l'ampli est propre pas de poussière apparente ! Ceci pour dire que les circuits imprimés semble en très bon état et protégé dans le châssis de l'ampli.
Je possède cet ampli depuis +/- 6 ans.
Mon père recherche sur le circuit imprimé le potentiomètre pour réglé le bias (A sur la photo), le point de test (B) et la prise de terre (C). (si je ne me trompe pas)
Le potentiomètre dans mon cas est un grand bouton bleu/mauve avec une rayure au milieu pour pouvoir le tourner à l'aide d'un tournevis.
La prise de terre câble vert et jaune, relié au châssis (visse).
Le point de test, se trouve en bas sur le coté gauche du circuit imprimé qui contient les tubes. A coté de la résistance D3 si je me rappelle bien.
Nous enlevons les anciens tubes, écartez les lames qui soutiennent la lampe et enlevez là, si il faut faites de faibles mouvements de rotation avec la lampe si elle résiste. Mon père a ensuite installé les nouveaux tubes, il n'y a qu'une seule façon de les placer dans le socle grâce à la branche principale en plastique du tube qui a une forme précise ainsi que le socle. le tube contient aussi 6 "spin" sur 8, la 1 et la 6 ne sont pas présentes (voir photo 4).
Mon père mesure le bias, borne négative ( - ) noire sur le prise de terre, borne rouge (+) sur le point de test, il est à +72 mv. Il est indiqué sur le plan de l'ampli que le biais doit être à +60 mv. Malgré le manuel Fender qui nous dit que Il n'y a pas besoin de réglé le bias, si on achète des tubes Fender Groove tubes code Blue , nous allons diminue le voltage jusqu'à obtenir +60 mv grâce au potentiomètre du réglage du bias.
Voilà l'opération est terminé. Je dois encore testé l'ampli et vérifier que tout fonctionne correctement.
samedi 14 novembre 2009
Mr.Harp
Je voulais apprendre un autre instrument que la guitare. Un instrument qui ne coute pas trop cher, un instrument pour jouer du blues. Un instrument qui sort un petit peu de l'ordinaire, pas trop compliquer à maitriser, facile à transporter. Un instrument ressortait donc du lot : L'harmonica.
Je possède 3 harmonica, 2 Hohner Marine band (C et G) et un hohner Bluesband (C) livré avec une méthode d'apprentissage. J'ai choisi des harmonicas diatoniques et non chromatique.
Un autre point intéressant c'est que je peux aussi utiliser mes amplis guitare avec l'harmonica. Je n'en joue vraiment pas souvent, je vais essayer que cela change et maitriser mieux l'instrument.
